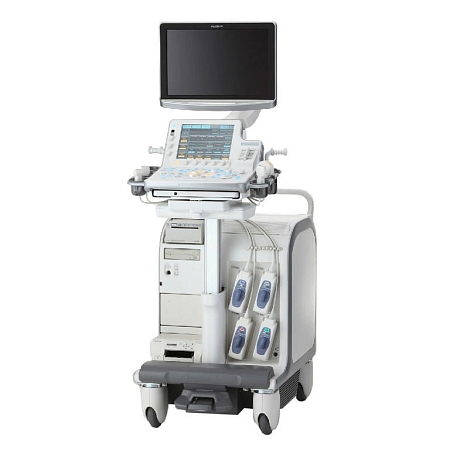

Ультразвуковая система для видеогастроскопа Hitachi PROSOUND F75

Количество возможных индивидуальных программ для различных областей исследования, не менее (предварительные установки, в том числе задаваемые пользователем)

40

Создание пользовательских наборов настроек проведения исследования (предварительные установки, в том числе задаваемые пользователем)

Наличие

Функция быстрого сохранения изменений в настройках

Наличие

Создание пользовательских измерений (возможность программирования пользовательских протоколов)

Наличие

Создание пользовательских комментариев

Наличие

Экспорт и импорт пользовательских наборов настроек, измерений и комментариев

Наличие

Главный блок системы (электронный блок)

Цифровой формирователь ультразвукового луча

Наличие

Максимальное количество одновременно активируемых зон фокусировки на передачу, не менее

4

Количество приёмо-передающих каналов, не менее

450 000

Динамический диапазон системы, дБ, не менее

270

Максимальная глубина сканирования, см, не менее

30

Увеличение изображения в режиме реального времени («акустический зум»)

Наличие

Увеличение изображения в режиме стоп-кадра («PAN-зум»)

Наличие

Монитор

Наличие

Цветной монитор

Наличие

Диагональ монитора, дюймов, не менее

19

Разрешение, пикселей, не менее

1600 х 1024

Поворот и наклон монитора на свободно перемещающемся кронштейне

Наличие

Панель управления

Наличие

Совмещение регулировки степени усиления с кнопкой стоп-кадра в одном элементе управления

Наличие

Количество зон компенсации степени усиления сигнала по глубине, не менее (регулировка усиления сигнала по глубине зондирования)

8

Сдвиговые переключатели на панели управления

Наличие

Количество зон компенсации степени усиления сигнала по периферии на секторных фазированных датчиках, не менее

8

Интерактивная подсветка элементов управления

Наличие

Пользовательская настройка функций элементов управления

Наличие

Вспомогательная цветная сенсорная панель управления

Наличие

Диагональ сенсорной панели, дюймов, не менее

10

Изменение элементов на сенсорной панели в зависимости от области исследования и режима проведения исследования

Наличие

Пользовательская настройка элементов на сенсорной панели

Наличие

Виртуальная алфавитная клавиатура на сенсорной панели

Наличие

Поворот панели управления

Наличие

Регулировка панели управления по высоте

Наличие

Выдвижная алфавитная клавиатура

Наличие

Возможность доукомплектации пультом дистанционного управления сканером

Наличие

Количество активных разъёмов для подключения визуализирующих датчиков, не менее (количество портов для подключения УЗ датчиков)

4

Возможность доукомплектации дополнительным разъёмом для подключения специального «карандашного» допплеровского датчика

Наличие

Возможность доукомплектации встроенным модулем регистрации и отображения физиологических сигналов

Возможность

Отображение электрокардиограммы (синхронизация по сигналу ЭКГ)

Наличие

Масса главного блока системы, кг, не более

170

Максимальная потребляемая мощность главного блока системы, ВА, не более

800

Функция установки пароля, запрашиваемого при каждом включении системы

Наличие

Операционная система семейства Windows

Наличие

Режимы сканирования

B-режим

Наличие

Отображение четырёх изображений на одном экране во время исследования, в том числе с поддержкой допплеровских режимов

Наличие

Автоматическая оптимизация степени усиления нажатием одной кнопки (режим автоподстройки В-изображения)

Наличие

Гармоническая визуализация

Наличие

Автоматическое адаптивное улучшение визуализации в зависимости от характеристик тканей

Наличие

Трапецеидальное сканирование – расширение поля обзора на линейном датчике за счёт отклонения ультразвуковых лучей (псевдоконвексное сканирование)

Наличие

Возможность доукомплектации технологией для панорамного сканирования, в том числе с поддержкой допплеровских режимов

Возможность

Проведение измерений на панорамном изображении

Наличие

Сканирование с наклоном ультразвукового луча (наклонное ультразвуковое сканирование)

Наличие

Поддержка допплеровских режимов

Наличие

Максимальное отклонение луча в допплеровских режимах, градусов, не менее

30

Многолучевое сложносоставное сканирование (пространственное компаундирование)

Наличие

Регулировка значения принимаемой скорости ультразвуковых волн

Наличие

Ручная регулировка

Наличие

Автоматическая регулировка

Наличие

M-режим

Наличие

M-режим со свободным позиционированием линии сканирования (анатомический М-режим)

Наличие

Количество свободно позиционируемых М-линий для одновременного сканирования в реальном времени, не менее

3

Автоматическое позиционирование свободно позиционируемых М-линий для исследования левого желудочка сердца по короткой оси

Наличие

Спектральное допплеровское исследование кровотока

Наличие

Импульсно-волновое сканирование(импульсно-волновой допплер)

Наличие

Диапазон регулировки контрольного объёма, мм, не уже

От 0,5 – до 20

Импульсно-волновое сканирование с повышенной частотой повторения импульсов

Наличие

Постоянно-волновое спектральное допплеровское исследование кровотока

Наличие

Поддержка режима постоянно-волновой допплерографии конвексными датчиками

Наличие

Поддержка режима постоянно-волновойдопплерографии линейными датчиками

Наличие

Автоматическая оптимизация шкалы скоростей и положения базовой линии в режиме спектральной допплерографии нажатием одной кнопки (режим автоподстройки допплеровского изображения)

Наличие

Автоматическая корректировка допплеровского угла по направлению кровотока нажатием одной кнопки в режиме спектральной допплерографии

Наличие

Автоматическое оконтуривание допплеровского спектра кровотока и вычисление параметров гемодинамики в реальном времени (автоматическая трассировка допплеровского спектра и автоматическое измерение параметров кровотока)

Наличие

Цветовое допплеровское картирование кровотока с дифференциацией направления

Наличие

Цветовое энергетическое допплеровское картирование кровотока с дифференциацией направления (направленный энергетический допплер)

Наличие

Специальный допплеровский режим отображения низкоскоростных потоков в мелких сосудах с дифференциацией направления

Наличие

Триплексный режим в реальном времени (триплексный режим)

Наличие

Одновременная двойная визуализация кинопетли с нормальной скоростью воспроизведения и с замедленной скоростью воспроизведения

Наличие

Регулировка степени замедления

Наличие

Одновременная двойная визуализация серошкального изображения и серошкального изображения с наложенной цветовой картой кровотока в реальном времени

Наличие

Цветовое допплеровское картирование движения тканей (тканевойдопплер)

Наличие

Спектральное допплеровское исследование движения тканей (тканевойдопплер)

Наличие

Двойное допплеровское исследование с возможностью установки двух независимых контрольных объёмов с одновременным сканированием в реальном времени

Наличие

Двойное допплеровское исследование кровотока

Наличие

Двойное допплеровское исследование движения ткани

Наличие

Комбинированное двойное допплеровское исследование – одновременное исследование кровотока и движения ткани

Наличие

Компрессионная эластография

Наличие

Наложение цветовой карты эластичности тканей на серошкальное изображение

Наличие

Одновременная двойная визуализация серошкального изображения и серошкального изображения с наложенной цветовой картой эластичности в реальном времени

Наличие

Вычисление относительной эластичности ткани по сравнению с окружающими тканями

Наличие

Отображение графика интенсивности компрессии (время – интенсивность)

Наличие

Исследование с ультразвуковыми контрастными веществами (поддержка режимов сканирования с использованием контрастных препаратов)

Наличие

Поддержка контрастных веществ низкого акустического давления

Наличие

Одновременная двойная визуализация серошкального изображения и изображения сигнала от контрастного вещества

Наличие

Применение специального режима для разрушения контрастного вещества в области интереса акустическим импульсом высокого давления

Наличие

Режим продолжительного накопления сигналов от контрастного вещества

Наличие

Возможность доукомплектации режимом для объёмного сканирования с помощью двухмерных датчиков методом «свободной руки» (получение 3D изображения с помощью 2D датчика)

Наличие

Возможность доукомплектации режимом для объёмного сканирования в реальном времени с помощью специализированных объёмных датчиков (получение 4D изображения с помощью объемного датчика)

Возможность

Количество видов объёмной обработки (рендеринга) изображения, не менее

5

Комбинированная обработка изображения с одновременным применением двух типов объёмной обработки (рендеринга)

Наличие

Реалистичная объёмная визуализация с произвольной установкой виртуального источника света и отображением теней

Наличие

Режим инверсии

Наличие

Проведение измерений на произвольном срезе

Наличие

Объёмная визуализация кровотока

Наличие

Мультипланарная визуализация трёх произвольных перпендикулярных плоскостей объёма

Наличие

Отображение объёма в виде множества срезов с регулировкой количества срезов и расстояния между ними

Наличие

Автоматизированное измерение объёма структуры при трёхмерном сканировании

Наличие

Объёмное сканирование сердца плода в режиме пространственно-временной корреляции изображения, в том числе с поддержкой допплеровских режимов

Наличие

Специализированные программы проведения исследований

Отображение гистограммы эхогенности в B-режиме

Наличие

Отображение гистограммы кровотока для определения степени васкуляризации

Наличие

Программа контроля проведения брахитерапии

Наличие

Отображение на экране системы специальной сетки, совпадающей с сеткой для позиционирования игл

Наличие

Поддержка различных типов сеток

Наличие

Программа исследования данных, полученных в режиме исследования с ультразвуковыми контрастными веществами

Наличие

Режим вычитания сигналов от контрастного вещества между выбранными изображениями

Наличие

Отображение графика изменения интенсивности сигнала от контрастного вещества во времени в произвольном участке зоны интереса

Наличие

Цветовое кодирование распространения контрастного вещества по времени появления пика сигнала от контрастного вещества во всей зоне интереса

Наличие

Возможность доукомплектации технологией для автоматизированного измерения воротникового пространства плода

Наличие

Возможность доукомплектации программой для автоматизированного исследования комплекса интима-медиа

Наличие

Возможность доукомплектации программой графического отображения профиля потока и автоматического вычисления его скорости и объёма

Наличие

Возможность доукомплектации программой для автоматизированной оценки эластичности стенки сосуда на основе высокоточного измерения изменения просвета сосуда в течение сердечного цикла

Возможность

Отображение графика измерения просвета сосуда

Наличие

Вычисление индекса ригидности стенки сосуда

Наличие

Возможность доукомплектации программой для ранней диагностики атеросклероза на основе измерения поток-опосредованнойвазодилатации (полуавтоматическое определение степени атеросклероза)

Наличие

Возможность доукомплектации режимом для проведения стресс-эхокардиографии

Возможность

Протоколы исследования с разделением на стадии исследования и проекции сердца

Наличие

Поддержка нагрузочных проб

Наличие

Поддержка фармакологических проб

Наличие

Создание пользовательских протоколов

Наличие

Одновременное синхронное отображение кинопетель выбранной проекции на разных стадиях исследования

Наличие

Одновременное синхронное отображение кинопетель разных проекций на выбранной стадии исследования

Наличие

Поддержка допплеровских режимов

Наличие

Отображение кинопетель, синхронизированное по электрокардиограмме

Наличие

Регулировка скорости воспроизведения кинопетель

Наличие

Функция указания состояния участка миокарда с комментарием и цветовой маркировкой для выбранной проекции и стадии исследования

Наличие

Отображение результата исследования состояния миокарда в виде таблицы

Наличие

Отображение результата исследования состояния миокарда в виде набора схематических изображений с цветовой маркировкой

Наличие

Возможность доукомплектации программой для исследования данных, полученных в режиме цветового допплеровского картирования движения тканей (определение смещений стенок камер сердца поУЗ изображениям, зарегистрированным в режиме тканевого допплера)

Возможность

Получение графиков скорости движения тканей, скорости и величины сокращения тканей

Наличие

Проведение измерений на графиках

Наличие

Возможность доукомплектации программой для автоматизированного комплексного анализа деформации миокарда (обработки данных исследований сердца)

Наличие

Программа для активации ультразвукового гастроскопа Олимпас GF-UCT180

Наличие

Архивация и передача данных

Интегрированная рабочая станция для работы с данными на системе (архив пациентов с поиском)

Наличие

Количество одновременно отображаемых в архиве изображений, не менее

30

Ёмкость жесткого диска, Гб, не менее (архивация изображений на встроенный жесткий диск)

100

Возможность доукомплектации программными и аппаратными функциями, обеспечивающими совместимость со стандартом DICOM

Возможность

Работа со структурированными отчётами DICOM

Наличие

Работа с внешними хранилищами информации по протоколу DICOM с помощью сервиса Query/Retrieve

Наличие

Подключение к информационной сети через порт LAN

Наличие

Экспорт кинопетель в стандартном компьютерном формате avi (запись кинопетель в форматах, совместимых с Windows)

Наличие

Экспорт изображений в стандартных компьютерных форматах – tiff, bmp, jpeg (запись кадров в форматах, совместимых с Windows)

Наличие

Видеовыход стандарта DVI

Наличие

Общее количество встроенных портов USB, не менее

3

Общие характеристики поддерживаемых датчиков

Поддержка мультичастотных датчиков электронного сканирования

Наличие

Типы поддерживаемых датчиков

Конвексные

Наличие

Микроконвексные

Наличие

Трансвагинальные

Наличие

Трансректальные

Наличие

Линейные

Наличие

Секторные фазированные

Наличие

Чреспищеводные

Наличие

Объёмные

Наличие

Объёмный конвексный

Наличие

Объёмный линейный

Наличие

Объёмный трансвагинальный

Наличие

Биплановые

Наличие

Биплановый типа конвексный/линейный

Наличие

Биплановый типа конвексный/ конвексный

Наличие

Биопсийные с прорезью для иглы в сканирующей поверхности

Наличие

Интраоперационные

Наличие

Лапароскопические

Наличие

Лапароскопический с изгибающимся дистальным концом

Наличие

Специальные датчики для ультразвуковой эндоскопии

Наличие

«Карандашные» допплеровские

Наличие

Дополнительные принадлежности

Источник бесперебойного питания

Наличие

Монохромный термопринтер (видеопринтер)

Наличие

Фантом для калибровки датчиков, включающий тестирование возможности управления функциями ультразвукового аппарата, перемещения и ориентации датчика, отработки навыков под контролем ультразвука, включая артериальный доступ, венепункции и ультразвуковые визуализации сосудистых структур

Наличие
