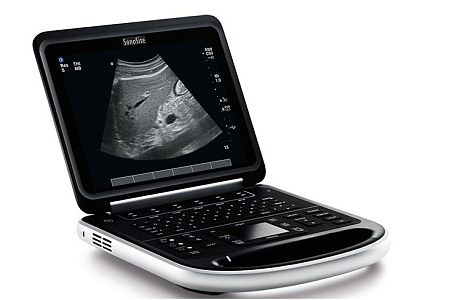

Аппарат ультразвукового сканирования Fujifilm SonoSite EDGE II

Пакеты специализированных программ:

Исследование органов брюшной полости, почек, предстательной железы

Наличие

Исследование поверхностно-расположенных органов и структур

Наличие

Исследование костно-мышечной системы

Наличие

Трансторакальные исследования

Наличие

Транспищеводная эхокардиография

Наличие

Исследования в неотложной медицине

Наличие

Автоматический расчет сердечного выброса в реальном времени позволяющий унифицировать процедуру оценки и мониторинг критических состояний

Наличие

Исследование сосудов

Наличие

Исследование в акушерстве гинекологии

Наличие

Применение для регионарной анестезии

Наличие

Применение для сосудистого доступа

Наличие

Ультразвуковая навигация, улучшение визуализации игл при выполнение регионарной анестезии, пункция и катетеризация центральных и периферических сосудов, доступная на следующих типах датчиков:

Наличие

• линейные датчики

Наличие

• конвексные датчики

Наличие

Встроенный модуль ЭКГ

Наличие

Возможность установки расширенного пакета расчетов для Акушерства и Гинекологи

Наличие

Конструктивные характеристики и параметры:

Цветной жидкокристаллический монитор высокого разрешения с антибликовым покрытием:

• Диагональ, дюйм, не менее

12

• Разрешение, пикселей, не менее

800х600

• Яркость, кд/м2, не менее

450

Устройства ввода:

• Подсветка клавиатуры

Наличие

• Возможность подключения трэкбола USB

Наличие

• Возможность подключения мыши USB

Наличие

• Возможность подключения клавиатура USB

Наличие

Порты:

• Количество USB портов, шт., не менее

2

• Порт S-Video для вывода изображения на дополнительный монитор

Наличие

• Порт DVI для вывода изображений на дополнительный монитор

Наличие

• Композитный видео выход для вывода изображения на дополнительный монитор

Наличие

• Аудиовыход для передачи звука на дополнительный внешний источник звука

Наличие

• Подключение к сети ETHERNET

Наличие

Масса-габаритные характеристики:

• Габаритные размеры ( длина x ширина x высота), см, не более

33х32х7

• Масса (с аккумулятором), кг, не более

4,2

Электропитание:

• Напряжение 220В/50Гц

Наличие

• Максимальная потребляемая мощность, кВА, не более

0,24

Встроенный звуковоспроводящий динамик с возможностью регулирования громкости при помощи клавиш

Наличие

Несъемная монолитная ручка для переноски аппарата

Наличие

Основные технические характеристики

Режимы сканирования:

• В-режим

Наличие

• M-режим

Наличие

• Автоматическая оптимизация B-изображений по акустическим свойствам тканей

Наличие

• В+B режим

Наличие

• В+M режим

Наличие

• Цветовое допплеровское картирование скорости (CF)

Наличие

• Энергетическое допплеровское картирование(PD)

Наличие

• Спектральный допплер

Наличие

• Импульсноволновой допплер (PW)

Наличие

• Автоматические расчеты и оконтуривание допплеровского спектра

Наличие

• Постоянноволновой допплер (CWD)

Наличие

• Тканевый допплер (TD)

Наличие

• Тканевое гармоническое изображение (THI)

Наличие

• Транскраниальный допплер (TCD)

Наличие

Формирование изображений:

• Широкополосная цифровая технология формирования ультразвукового луча на прием и передачу

Наличие

• Автоматическое изменение параметров частоты при изменении глубины визуализации.

Наличие

• Автоматическое изменение фокальных зон и динамического диапазона при изменении глубины визуализации.

Наличие

• Режим многолучевого составного сканирования для конвексных, микроконвексных, фазированных и линейных датчиков (в комбинации с режимами тканевой гармоники, допплеровскими режимами)

Наличие

• Расширение зоны обзора на малых глубинах на фазированных датчиках

Наличие

• Автоматический сброс произведённых настроек усиления изображения в первоначальный вид

Наличие

• Адаптивный алгоритм удаления артефактов

Наличие

• Увеличение области интереса в реальном времени

Наличие

• Переворот рассматриваемой области на изображении по горизонтали и вертикали.

Наличие

Программируемые клавиши для назначения функций на усмотрение пользователя

Наличие

Возможностью редактирования данных пациента в базе сохраненных данных пациентов и исследований

Наличие

Проведение измерений с автоматическим занесением полученных данных в отчёт, в том числе в экстренный отчёт EMED

Наличие

Диапазон частот:

• нижний диапазон, МГц, не более

1

• верхний диапазон, МГц, не менее

15

Глубина визуализации, см, не менее

35

Динамический диапазон, дБ, не менее

165

Автоматическое определение типов исследований в зависимости от подключаемого датчика

Наличие

Встроенная память для хранения изображений и видео

Наличие

Передача записи изображений и видео с помощью USB-памяти на ПК

Наличие

Сохранение видеоданных в режиме ретроспективы и режиме проспективы по выбору пользователя

Наличие

Сохранение видеоданных по заданному количеству сердечных циклов (с использованием ЭКГ) или по заданному времени

Наличие

Аппарат позволяет устанавливать и просматривать обучающие видеозаписи и изображения через интерфейс USB

Наличие

Проведение ультразвукового исследования во время передачи изображений и видео на USB-память

Наличие

Время работы от встроенной аккумуляторной батареи в режиме сканирования, час, не менее

2

Время полной "холодной" загрузки аппарата после включения (при отключенной аккумуляторной батареи), секунд, не более

25

Типы поддерживаемых датчиков

Конвексные

Наличие

Секторные фазированные

Наличие

Линейные

Наличие

Микроконвексные

Наличие

Чреспищеводные

Наличие

Поставляемые с системой датчики

1. Линейный датчик высокой плотности для поверхностных органов и структур, маммологии, неонатологии, педиатрии, костно-мышечной системы, регионарной анестезии

Наличие

• Диапазон частот:

•• нижний диапазон, МГц, не более

6

•• верхний диапазон, МГц, не менее

15

• Апертура, мм, не менее

50

• Глубина проникновения в B-режиме, мм, не менее

60

• Количество элементов, не менее

256

2. Линейный датчик высокой плотности для поверхностных органов и структур, глубоко расположенных периферических и брахиоцефальных сосудов, неонатологии, педиатрии, костно-мышечной системы, регионарной анестезии, сосудистого доступа

Наличие

• Диапазон частот:

•• нижний диапазон, МГц, не более

5

•• верхний диапазон, МГц, не менее

10

• Апертура, мм, не менее

38

• Глубина проникновения в B-режиме, мм, не менее

90

• Количество элементов, не менее

128

3. Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии, сосудистых исследований, скелетно-мышечной системы, педиатрии, визуализации нервов

Наличие

• Диапазон частот:

•• нижний диапазон, МГц, не более

2

•• верхний диапазон, МГц, не менее

5

• Радиус кривизны, мм, не менее

60

• глубина проникновения в B-режиме, мм, не менее

300

• Количество элементов, не менее

128

4. Секторный фазированный датчик для кардиологиических, транскраниальных, в том числе, трансорбитальных, абдоминальных, акушерско-гинекологических исследований

Наличие

• Диапазон частот:

•• нижний диапазон, МГц, не более

1

•• верхний диапазон, МГц, не менее

5

• Апертура, мм, не более

19

• глубина проникновения в B-режиме, мм, не менее

350

• Угол сканирования, град., не менее

90

• Количество элементов, не менее

64

Дезинфекция датчиков погружением до разъема в дезинфицирующие растворы, сертифицированные для применения на территории РФ

Наличие

Произведение безопасной замены датчика без отключения аппарата ("заморозки" изображения)

Наличие

Дополнительные технические требования:

Сохраняет работоспособность при падении системного блока и датчиков на твердые поверхности с высоты до 90 см (позволяет обеспечить бесперебойную работу системного блока даже в случае случайного падения в процессе оказания медицинской помощи, обеспечивает возможность долгого срока службы, cнижает расходы на сервисное обслуживание либо приобретение нового оборудования)

Наличие

Бесштырьковые разъёмы датчиков, обеспечивают долгий срок службы и высокую надежность контакта датчика с системным блоком, расположение с нижней стороны аппарата для повышения брызгозащищенности.

Наличие

Брызгозащитная панель управления – герметичная клавиатура, сенсорная панель, отсутствие трекбола. Обеспечивает бесперебойную работу в случае попадания жидкости на поверхность системного блока в процессе оказания медицинской помощи

Наличие

Возможность дезинфекции всей плоскости аппарата, включая клавиатуру, экран, сенсорную панель, дезинфекционным раствором с содержанием этанола не менее 80% для обеспечения эксплуатации аппарата в стерильных условиях операционной комнаты

Наличие

Управление биопсией, с функцией включения и выключения направляющей биопсийных адаптеров, а также редактирования угла/позиции направляющей

Наличие

Сумка для транспортировки

Наличие

Тележка

Наличие

Активных портов для датчиков, не менне

3

Отсек для черно-белого принтера

Наличие

Не менее двух держателей для датчиков и кабелей

Наличие

Регулировка высоты в диапазоне, см, не менее

30

Видеопринтер

Наличие

Состав поставки

Электронный блок с монитором и панелью управления

Наличие

Набор поставляемых ультразвуковых датчиков:

• линейный, диапазоном частот не уже 6-15 МГц, размером апертуры не менее 50 мм

Наличие

• линейный, диапазоном частот не уже 5-10 МГц, размером апертуры не менее 38 мм

Наличие

• конвексный, диапазоном частот не уже 2-5 МГц, радиусом кривизны не менее 60 мм

Наличие

• фазированный, диапазоном частот не уже 1-5 МГц, размером апертуры не более 19 мм

Наличие

Комплект кабелей электропитания

Наличие

Инструкция пользователя на русском языке

Наличие

Регистрационное удостоверение МЗ РФ и сертификат соответствия

Наличие

Блок питания

Наличие

Съёмная аккумуляторная батарея

Наличие

Дополнительные средства:

• Сумка для переноски аппарата

Наличие

• Специализированная тележка для установки и перевозки аппарата

Наличие

• 3-х портовый адаптер для подключения датчиков с функцией прямой активации датчиков обеспечивающей быстрое включение необходимого датчика

Наличие

• Видеопринтер

Наличие

• Модуль ЭКГ

Наличие
