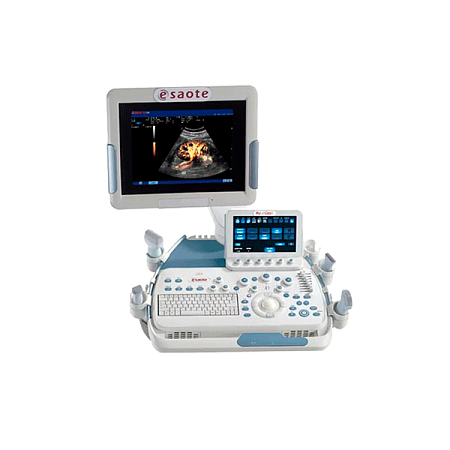

Аппарат ультразвукового сканирования Esaote MyLab Class C

Аппарат ультразвукового сканирования Esaote MyLab Class C
Область медицинского применения: кардиология, в т.ч. детская, абдоминальные исследования, урология, гинекология, педиатрия, транскраниальные исследования, исследования близкорасположенных малых органов, исследования сосудов, трёхмерная реконструкция (3D) в реальном времени (4D), панорамное сканирование, контрастная ангиография, стресс-эхокардиография, чреспищеводные исследования, эластография, совместная томографическая и ультразвуковая визуализация.
цена: 4 725 127 руб.

Детальное описание

Характеристики аппарата

Класс, исполнение

Экспертный, передвижной

Частотный диапазон работы с возможностью настройки частоты сканирования

От 1 до 22 МГц (или более широкий)

Максимальный динамический диапазон (с отображением на экране)

Не менее 270 дБ

Количество цифровых процессинговых каналов приема-передачи /разрядность преобразования

Не менее 1 959 000 шт./22 разряда


Мультичастотные широкополосные электронные датчики

Наличие, с несколькими центральными частотами

Цифровое формирование луча

Наличие

Непрерывное формирование луча на приём/передачу

Наличие

Акустическая частота кадров с отображением на экране

Не менее 1700 к/сек

Максимальная глубина сканирования в В-режиме

Не менее 40 см

Режимы получения изображения:

В-режим

Наличие

Количество поддерживаемых зон фокусировки при передаче, не менее

8

Анатомический криволинейный или мультисрезовый М-режим с максимальной глубиной сканирования не менее 20 см и количеством независимых курсоров не менее 3

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Колоризация В, М, D-режимов

Наличие

Импульсно-волновой допплер (PW)

Наличие

Автоматическое оконтуривание допплеровского спектра в режиме реального времени и режиме пост-обработки

Наличие

Диапазон PRF

От 0,5 до 40 кГц (или более широкий)

Коррекция угла, диапазон, не менее

+/- 89

Коррекции угла, шаг, не более

1

Постоянно-волновой допплер (CW)

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Цветовое допплеровское картирование (CFM)

Наличие

Алгоритм подавления артефактов, возникающих при движении и дыхании

Наличие

Диапазон PRF

От 0,15 до 23 кГц (или более широкий)

Энергетический допплер

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Диапазон PRF

От 0,15 до 23 кГц (или более широкий)

Направленный энергетический допплер

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Режим тканевого (спектрального и цветного) допплера

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Режим УЗ коронарографии (цветной и спектральный допплеры для коронарных артерий с пакетом измерений)

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Адаптивный алгоритм оптимизации изображения по скорости УЗ волны

Наличие

Режим использования нескольких частот в излучённом импульсе (получение высокого разрешения на большой глубине проникновения)

Наличие

Режим формирования УЗ изображения за счет многолучевого составного сканирования:

Наличие

Количество настроек степени воздействия на качество изображения, не менее

9

Совместимость с режимами кодированной гармоникой, ЦДК, ЭД, импульсно-волнового допплера, органоспецифичным режимом визуализации, 3D/4D

Наличие

Режим для получения изображения томографического качества (подавления спекл-шумов) с гибкой системой настройки

Наличие

Режим трапециевидного сканирования совместимый с линейными датчиками

Наличие

Режим наклона B-изображения лево/право (steereng) на линейных датчиках

Наличие

Режим автоподстройки и оптимизации В-изображения

Наличие

Режим автоподстройки и оптимизации Допплера

Наличие

Режим недоплеровской визуализации кровотока

Наличие

Режимы отображения на экране:

 Наличие

В+В

Наличие

В+М

Наличие

В+D

Наличие

B+CFM

Наличие

B+CFM+M в режиме реального времени

Наличие

B+CFM+D в режиме реального времени

Наличие

Двойной динамический дисплей (В/B+CFM) в реальном времени

Наличие

Гибкая настройка масштабирования и форматов отображения

Наличие

Увеличение (ZOOM) в реальном времени/стоп-кадр

Не менее 16/16

Отображение канала ЭКГ, при кардиологических исследованиях

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Кинопамять:

Для аппаратов 1 - 4

Не менее 10 000 кадров

Для аппаратов 5 - 7

Не менее 5 000 кадров

Наличие режима покадрового просмотра кинопетли

Наличие

Встроенная система архивации изображения в форматах совместимых с Windows (.bmp, .jpeg, .tif, .rav) и кинопетель (.avi)

Наличие

На жесткий диск, объемом

Не менее 500 Гб

На перезаписываемые CD/DVD-R/RW,

Наличие

На Flash память стандарта USB 2.0 (или выше)

Наличие

Возможность регистрации изображений и отчётов на:

Наличие

Черно-белый или цветной видеопринтеры

Наличие

Лазерный или чернильный цветные принтеры

Наличие

Видеомагнитофон или DVD рекордер

Наличие

DICOM принтеры

Наличие

Режим или модуль для проведения стресс-эхокардиографии в том числе с использованием чрезпищеводного датчика

Возможность

Органоспецифичный режим получения изображения на основе адаптивного алгоритма:

Наличие

Совместимость со всеми типами датчиков

Наличие

Совместимость со всеми режимами визуализации, в том числе 3D/4D

Наличие

Режим или модуль для 3D/4D реконструкции

Возможность

3D реконструкция электронными датчиками

Возможность

4D реконструкция специализированными конвексными, линейными и внутриполостными датчиками

Возможность

Проведение измерений выделенных объемов в режиме 4D

Возможность

Режим или модуль для проведения панорамного сканирования

Наличие на аппарате 4. На остальных аппаратах - возможность

Совместимость с конвексными и линейными датчиками

Наличие на аппарате 4. На остальных аппаратах - возможность

Совместимость с режимом CFM

Наличие на аппарате 4. На остальных аппаратах - возможность

Проведение измерений в режиме панорамного сканирования

Наличие на аппарате 4. На остальных аппаратах - возможность

Зона охвата, не менее

50 см

Встраиваемый модуль для совместной работы УЗ системы по импортированному томографическому (КТ и МРТ) изображению для проведения малоинвазивных диагностических и терапевтических процедур

Возможность для аппаратов 1 – 4. Для остальных - не обязательно.

Программа оценки эластичности тканей методом компрессионной соноэластографии:

Наличие на аппарате 4. На остальных аппаратах - возможность

Поддержка на линейных, конвексных и внутриполостных датчиках

Наличие на аппарате 4. На остальных аппаратах - возможность

Количественный анализ соотношения жесткости/эластичности тканей, построение графических кривых, анализ отношения жесткостей

Наличие на аппарате 4. На остальных аппаратах - возможность

Проведение измерений на эластографическом изображении

Наличие на аппарате 4. На остальных аппаратах - возможность

Программа эластографии сдвиговой волны

Возможность на аппарате 3. Для остальных - не обязательно.

Совместимость с DICOM 3.0

Наличие

Количество активных разъемов для подключения электронных датчиков (без учёта «карандашных»)

Не менее 4. Расположение на фронтальной панели

Подключение к сети ETHERNET

Наличие

Жидкокристаллический антибликовый монитор

Наличие, на свободно перемещаемом кронштейне

Размер монитора по диагонали

Не менее 19”

Регулировка угла наклона вперед/назад

Наличие

Поворот в горизонтальной плоскости

Наличие

Регулировка монитора по высоте

Обязательное наличие для аппаратов 1 - 4. Для остальных - не обязательно.

Независимая регулировка высоты панели управления и высоты монитора

Обязательное наличие для аппаратов 1 - 4. Для остальных - не обязательно.

Интерактивная консоль управления

Наличие

Регулируемая консоль управления

Наличие

Вертикальная регулировка консоли управления

Наличие

Угол вращения консоли управления, не менее

Не менее 80

Интегрированные в консоль динамики

Наличие

Цветная сенсорная панель управления (touch-screen) на консоли

Размер не менее 9” по диагонали.

Органы управления на основе многофункциональных регуляторов

Наличие

Полноразмерная клавишная алфавитно-цифровая клавиатура на консоли (не виртуальная)

Наличие

Интерактивная подсветка

Наличие

Трек бол

Наличие

Программное обеспечение

 Наличие

Набор встроенных пакетов программ стационарного аппарата для проведения вычислений в:

 Наличие

Кардиология, в т.ч. коронарографии и автоматического измерения фракции выброса левого желудочка

Наличие на аппаратах 3 и 6. На остальных аппаратах - возможность.

Ангиология

Наличие

Урология

Наличие на аппаратах 1 - 4. На остальных аппаратах - возможность.

Гинекология

Наличие на аппаратах 1 и 2. На остальных аппаратах - возможность.

Педиатрия

Наличие на аппаратах 3 и 4. На остальных аппаратах - возможность.

Режим контрастной ангиографии

Возможность

Стресс-эхокардиография

Возможность

Расчёт STRAIN и STRAIN RATE

Возможность

Режим панорамного сканирования

Наличие на аппарате 4. На остальных аппаратах - возможность.

Режим 3D/4D реконструкции

Возможность

Анализ плотности тканей в режиме компрессионной эластографии

Наличие на аппарате 4. На остальных - возможность.

Анализ плотности тканей в режиме эластографии сдвиговой волны

Возможность на аппарате 3. На остальных - не обязательно

Возможность создания пользовательских программ вычислений

Наличие

Абдоминальные исследования

Наличие

Программное обеспечение для просмотра, обработки и анализа (изменения размеров) сохранённых изображений на внешнем ПК

Наличие

Русифицированный интерфейс

Наличие

Измерения аппарата:

Проведение измерений в режиме реального времени и стоп-кадра

Наличие

Одновременное измерение не менее 4 различных параметров на одном экране в B-режиме

Наличие

Автоматическая трассировка Допплеровского спектра в реальном времени

Наличие

Автоматический расчет не менее 8 параметров Допплеровского спектра в реальном времени

Наличие

Типы поддерживаемых датчиков:

Матричные

Наличие

Фазированные электронные

Наличие

Конвексные

Наличие

Линейные

Наличие

Микроконвексные в т.ч. внутриполостные

Наличие

Электронные мультиплановые, в т.ч. чрезпищеводные

Возможность

Интраоперационные и лапароскопические

Наличие, в том числе имеющиеся у заказчика датчики IOT 332 и LP323 (производства компании Esaote S.p.A.).

Для 4D сканирования (в т.ч. микроконвексные)

Возможность, в том числе имеющиеся у заказчика BL433,

BE 1123, BC431 (производства компании Esaote S.p.A.).

Совместимость аппаратов и датчиков

Наличие

Закупаемые датчики должны быть совместимы с каждым закупаемым аппаратом

Наличие

Совместимость с имеющимися у заказчика датчиками производства компании Esaote S.p.A:

Наличие

Датчики конвексные CA541

Наличие, обязательно для аппаратов 5 - 7

Датчики линейные LA332E

Наличие. Обязательно для аппаратов 1, 2 и 5 – 7

Датчики линейные LA435

Наличие. Обязательно для аппаратов 1, 2 и 4 – 6

Датчики биплановые внутриполостные линейно-конвексные TR33

Наличие. Все аппараты

Датчики внутриполостные EC123


Датчик интраоперационный IOT 332

Наличие. Все аппараты

Датчик лапароскопический LP323

Наличие. Все аппараты

Дополнительное оборудование:

Чёрно-белый видеопринтер и не менее одного рулона термобумаги.

По 1 шт. для всех аппаратов.

(7 шт. всего).

Источник бесперебойного питания требуемой мощности (в случае, если аппарат не имеет встроенного источника бесперебойного питания)

По 1 шт. для всех аппаратов.

(7 шт. всего).

ЭКГ-кабель

По 1 шт. для аппаратов 3 и 6.

2 шт. всего.

Датчики (указанное или большее количество):

Конвексный датчик (для аппаратов 1-4)

По 1 шт. для аппаратов 1 - 4.

(4 шт. всего).

Число элементов

Не менее 1024

Радиус апертуры

40 - 60 мм

Частотный диапазон

От 1 до 8 МГц (или более широкий)

Максимальная глубина сканирования

Не менее 30 см.

Биопсийная насадка

Возможность

Внутриполостной микроковексный датчик для вагинальных и ректальных исследований (для аппаратов 1 и 2)

По 1 шт. для аппаратов 1 и 2.

(2 шт. всего).

Число элементов, не менее

Не менее 192

Радиус кривизны

9,5 – 11 мм

Диапазон частот

От 3,6 до 9 МГц (или более широкий)

Угол сканирования

Не менее 180 град.

Максимальная глубина сканирования

Не менее 12 см.

Биопсийная насадка

Возможность

Линейный датчик, матричный (для аппаратов 1-7)

По 1 шт. для всех аппаратов.

(7 шт. всего).

Число элементов

Не менее 1024

Апертура

45 - 52 мм

Частотный диапазон

От 5 до 13 МГц (или более широкий)

Трапециевидное сканирование с регулируемым углом

Наличие, не менее 30 град.

Максимальная глубина сканирования

Не менее 10 см.

Биопсийная насадка

Возможность

Линейный датчик (для аппаратов 3 и 4)

По 1 шт. для аппаратов 3 и 4.

(2 шт. всего).

Число элементов

Не менее 1024

Апертура

34 - 41 мм

Частотный диапазон

От 3 до 11 МГц (или более широкий)

Трапециевидное сканирование с регулируемым углом.

Наличие, не менее 30 град.

Максимальная глубина сканирования

Не менее 8 см.

Биопсийная насадка

Возможность

Линейный датчик высокочастотный (для аппаратов 3 и 7)

По 1 шт. для аппаратов 3 и 7.

(2 шт. всего).

Число элементов

Не менее 192

Апертура

25 - 40 мм

Частотный диапазон

От 6 до 18 МГц

(или более широкий)

Трапециевидное сканирование с регулируемым углом.

Наличие, не менее 30 град.

Максимальная глубина сканирования

Не менее 10 см.

Линейный датчик сверхвысокочастотный (для аппарата 2)

1 шт. для аппарата 2.

(1 шт. всего).

Число элементов, не менее

Не менее 192

Апертура

15 - 25 мм

Частотный диапазон

От 10 до 22 МГц

(или более широкий)

Максимальная глубина сканирования

Не менее 3 см.

Датчик с фазированной решеткой, технология матричной решётки (для аппаратов 3, 4, 6)

По 1 шт. для аппаратов 3, 4 и 6.

(3 шт. всего).

Число элементов

Не менее 1024

Частотный диапазон

От 1 до 4 МГц

(или более широкий)

Угол сканирования

Не менее 89 град.

Максимальная глубина сканирования

Не менее 30 см.

Комплектность поставки


Ультразвуковой аппарат 1 (аппарат 1)

1 комплект

Конвексный датчик

1 шт.

Внутриполостной микроковексный датчик

1 шт.

Линейный датчик, матричный

1 шт.

Чёрно-белый видеопринтер и не менее одного рулона термобумаги.

1 комплект

Источник бесперебойного питания

1 комплект
