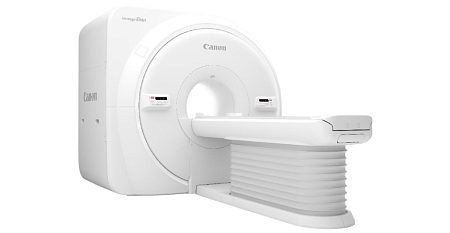

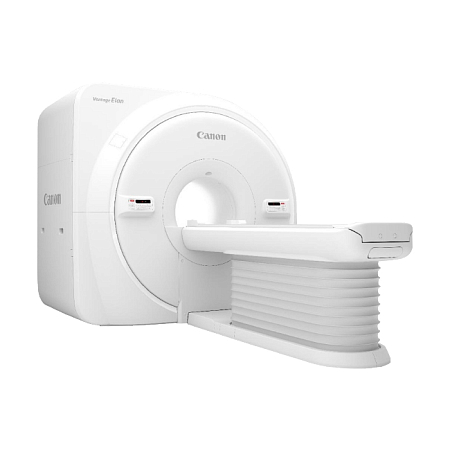

Томограф магнитно-резонансный Vantage Elan

Малое изображение томограф магнитно-резонансный vantage elan
Томограф магнитно-резонансный Vantage Elan с принадлежностями Производитель: «Канон Медикал Системз Корпорейшн», Япония.
цена: от 50 000 000 руб. 50000000

Детальное описание

Магнит

наличие

Сверхпроводящий магнит с индукцией магнитного поля, Тл

Не менее 1,5 Тл

Вес магнита с заправленной криогенной системой, с кожухами, градиентными катушками, катушкой для всего тела, кг

Не более 5400 кг

Объем жидкого гелия, л

Не более 1575 л.

Технология нулевого испарение жидкого гелия

наличие

Внутренний диаметр тоннеля для пациента с учётом кожуха, см

Не менее 63 см

Длина магнита, см

Не более 150 см

Активное экранирование магнита для компенсации вихревых токов

наличие

Граница линии 5 Гаусс от изоцентра магнита:


- по X-оси и по Y-оси, м

Не более 3,0 м

- по Z-оси, м

Не более 5,0 м

Гарантированная однородность магнитного поля, измеренная методом объемного среднеквадратичного отклонения, частей на миллион (ррм)


- в сфере диаметром 50 см

Не более 2,0 ррm

- в сфере диаметром 40 см

Не более 1,0 ррm

- в сфере диаметром 30 см

Не более 0,4 ррm

Стабильность магнитного поля, ррm/час

Не более 0,1 ррm/час

Метод шиммирования: пассивный / активный с возможностью местного шиммирования исследуемой области в соответствии с анатомическими особенностями пациента

наличие

Обеспечение комфорта пациента:


- освещение в канале магнита

наличие

- вентиляция в канале магнита

наличие

- система двухсторонней связи

наличие

- кнопка аварийного вызова, приводимая в действие пациентом

наличие

Стол для пациента

Максимальный вес пациента для вертикальных и горизонтальных перемещений стола в автоматическом режиме, кг

Не менее 200 кг

Диапазон продольного перемещения деки стола, см

Не менее 190 см

Погрешность при позиционировании, мм

Не более +/- 0,5 мм

Запуск сканирования и его остановка с пульта (пультов) управления, размещенных на кожухе магнита

наличие

Система удаленного управления перемещением стола пациента с консоли оператора для планирования серий сканирования и удаленного выбора катушек и их элементов

наличие

Система синхронизации


Блок синхронизации исследований с физиологическими параметрами (ЭКГ, дыхание и периферийный пульс) с монитором отображения данных параметров на консоли оператора

наличие

Беспроводная передача синхроимпульсов от датчиков дыхания, ЭКГ и периферийного пульса на блок синхронизации

наличие

Градиентная система

Водяное охлаждение градиентных катушек

наличие

Максимальная напряженность градиентного поля по каждой из главных осей X, Y, Z, мТл/м

Не менее 33 мТл/м

Максимальная скорость нарастания градиентного поля по каждой из главных осей X, Y, Z,мТл/м/мс

Не менее 120 мТл/м/мс

Рабочий цикл градиентов, %

Не менее 100%

Радиочастотная система

Радиочастотная система на основе оптико-волоконной технологии передачи цифрового РЧ-сигнала

наличие

Мощность передатчика, кВт

Не менее 12 кВт

Число независимых приемных РЧ каналов не менее 16, либо система, не зависящая от числа приемных каналов

наличие

Катушки

Автоматическое обнаружение системой подключенных катушек

наличие

Автоматический выбор элементов катушек, находящихся в данный момент в зоне допустимой однородности магнитного поля.

Наличие

Встроенная под кожух тоннеля катушка для исследования всего тела

наличие

Технология, позволяющая сканировать любую область тела пациента за счёт одновременного использования элементов разных катушек. При этом область сканирования может выбираться только лишь путём автоматического смещения деки стола пациента без дополнительных манипуляций с катушками и пациентом.

Наличие

Специализированная многоканальная катушка для исследования головного мозга и шеи с технологией параллельного сбора, интегрируемая в деку стола пациента

наличие

Число независимых катушечных элементов специализированной катушки для исследования головного мозга и шеи

Не менее 11

Возможность одновременного использования элементов катушки для исследования головного мозга и шеи с элементами катушки для шейно-грудопоясничного отдела позвоночника и с элементами катушки для исследования тела для произвольного выбора поля обзора, в том числе и в продольном направлении

наличие

Специализированная многоканальная катушка для шейно-грудопоясничного отдела позвоночника с технологией параллельного сбора, интегрируемая в деку стола пациента

наличие

Число независимых катушечных элементов специализированной катушки для шейно-грудопоясничного отдела позвоночника с технологией параллельного сбора

Не менее 12

Возможность одновременного использования элементов катушки для шейно-грудопоясничного отдела позвоночника с элементами катушки для исследования головного мозга и шеи, а так же с элементами катушки для исследования тела для произвольного выбора поля обзора, в том числе и в продольном направлении

наличие

Специализированная гибкая многоканальная катушка для исследования тела с технологией параллельного сбора

наличие

Области исследования с помощью гибкой многоканальной катушки для исследования тела:

Органы грудной клетки, брюшной полости, малого таза, сосуды нижних конечностей, исследования детей

Зона покрытия специализированной многоканальной гибкой катушки для исследования тела в продольном и поперечном направлениях для обеспечения единого поля обзора в рамках одного скана, см

Не менее 50 х 55 см

Число независимых катушечных элементов специализированной катушки для исследования тела с технологией параллельного сбора

Не менее 16

Возможность одновременного использования элементов специализированной катушки для исследования тела с элементами катушки для спины и с элементами катушки для исследования головного мозга и шеи для произвольного выбора поля обзора, в том числе и в продольном направлении

наличие

Гибкая многоканальная универсальная многофункциональная катушка для исследования тела и суставов с технологией параллельного сбора большого размера либо отдельно катушки для исследования плечевого, коленного, голеностопного, локтевого и лучезапястного сустава

наличие

Области исследования с помощью гибкой многоканальной универсальной многофункциональной катушки для исследования тела и суставов, в случае поставки такой катушки

плечевой сустав, коленный сустав, голеностопный сустав, область предплечья, локтевой сустав, лучезапястный сустав и кисть, грудная клетка, брюшная полость, малый таз, исследования детей

Число независимых РЧ каналов гибкой многоканальной многофункциональной катушки для исследования тела и суставов с технологией параллельного сбора, в случае поставки такой катушки

Не менее 16, или набор отдельных катушек для исследования тела, плечевого, коленного, голеностопного, локтевого и лучезапястного сустава с числом каналов не менее 8

Возможность одновременного использования элементов гибкой многоканальной многофункциональной катушки с элементами катушки для шейно-грудопоясничного отдела позвоночника для произвольного выбора поля обзора, в том числе и в продольном направлении, в случае поставки такой катушки

наличие

Набор матов для позиционирования при исследовании всех суставов для использования с гибкой многоканальной универсальной катушкой, в случае поставки такой катушки

наличие

Компьютерная система (рабоч. Станция опер.):

Управляющий компьютер

наличие

Многоядерная многопроцессорная архитектура управляющего компьютера

наличие

Оперативная память управляющего компьютера, Гб

Не менее 12 Гб

Ёмкость дискового пространства для хранения системной информации и изображений управляющего компьютера, Гб

Не менее 350 Гб

Цветной широкоформатный ЖК монитор консоли управляющего компьютера с диагональю, дюймов

Не менее 23 дюймов

Разрешение монитора консоли, точек

Не менее 1920х1200 точек

Модуль реконструкции МР изображений

наличие

Многоядерная многопроцессорная архитектура модуля реконструкции

наличие

Оперативная память модуля реконструкции, Гб

Не менее 16 Гб

Обеспечение параллельного процесса сканирования и реконструкции

наличие

Скорость реконструкции (матрица 256х256) без интерполяции и 100% поле обзора, изображений в сек.

Не менее 12 600 изображений (реконструкций) в секунду

Документирование изображений с сетевой печатью по стандарту DICOM

наличие

Запись изображений на CD, DVD и/или Blue-ray диски

наличие

Основные параметры последовательностей и приложений

Минимальная толщина среза при сканировании в режиме 2D, мм

Не более 0,5 мм

Минимальная толщина среза при сканировании в режиме 3D, мм

Не более 0,05 мм

Максимальный размер диагностического поля обзора по осям X xY x Z без необходимости перемещения пациента в рамках одного скана, см

Не менее 55 см х 55 см х 50 см

Максимальная матрица сканирования по фазовому и частотному направлению

Не менее 1024 х 1024

Импульсные последовательности (ИП) и клинические пакеты проведения обследований (протоколы, последовательности и методы сбора данных)


Базовые ИП и методы сканирования

Спиновое эхо

наличие

Быстрое спиновое-эхо

наличие

Быстрое спиновое эхо с возвращением намагниченности

наличие

Быстрое спиновое эхо с однократным сбором данных

наличие

Методика ускоренного сбора данных и дальнейшая реконструкция методом половинного Фурье преобразования

наличие

Функция оптимального расчёта рефокусирующих РЧ-импульсов в многоэховых последовательностях на основе спинового эха для уменьшения дозовой нагрузки.

Наличие

Градиентное эхо

наличие

Быстрое градиентное эхо

наличие

Градиентное эхо с полной рефокусировкой намагниченности на основе стационарной прецессии

наличие

Спектральное подавление сигнала липидов

наличие

Инверсия восстановление в Т1 и Т2 контрасте

наличие

Инверсия восстановление с подавлением сигнала воды в Т2 контрасте

наличие

Инверсия восстановление с подавлением сигнала жира

наличие

Инверсия восстановление с подавлением жира в режиме получения одновременно двух изображений в PD и Т2 контрасте

наличие

Эхо-планарная визуализация (EPI)

наличие

Эхо-планарная визуализация (EPI) с однократным сбором

наличие

Диффузионно-взвешенная визуализация на основе эхо-планарной последовательности

наличие

Максимальный b-фактор для диффузионных исследований, с/мм2

Не менее 10 000с/мм2

Функции компенсации артефактов кровотока путём рефокусировки моментов

наличие

Автоматическое движение стола между сканированием различных анатомических областей

наличие

Контроль поступления контрастного вещества в зону интереса для инициирования начала сканирования

наличие

Программные пакеты, позволяющие сканировать с синхронизацией (ЭКГ, дыхание и периферийный пульс)

наличие

Программный пакет для коррекции артефактов, вызванных движениями пациентов, методом радиального заполнения К-пространства

наличие

Методика параллельного сбора данных

наличие

МР-ангиография

2D/3D времяпролетная ангиография (2D/3D TOF)

наличие

2D/3D фазово-контрастная ангиографии с функцией вычисления скорости кровотока

наличие

РЧ импульсы с переменным углом отклонения спинов вдоль слаба для компенсации насыщения втекающей крови

наличие

Ускоренная МР-ангиография с улучшенным временным разрешением методом разной скорости заполнения К-пространства

наличие

Программный пакет для МР ангиографии с контрастным усилением и автоматическим продвижением стола для исследования протяжённых областей

наличие

Пакет бесконтрастной ангиографии

Программный пакет для МР-ангиографии без использования контрастного вещества для исследования сосудов головного мозга, шеи, сосудов брюшной полости, нижних конечностей и периферических сосудов.

Наличие

Программный пакет для МР-ангиографии без использования контрастного вещества для исследования сосудов нижних конечностей в режиме светлой крови с для получения раздельных изображений артерий и вен с вычитанием сигнала от стационарной ткани, в том числе и в режиме пошагового сканирования с последующей сшивкой изображений разных отделов.

Наличие

Специализированный режим для визуализации движения ликвора

наличие

Исследование внутренних органов

Режим получения данных с разделением сигнала воды и жира в фазе и в противофазе в рамках одного сбора для дифференциации тканей опухоли и скрининга метастазов

наличие

Функция возбуждения только воды

наличие

Программный пакет для исследований органов всего тела (исследование органов брюшной полости и всего тела с автоматическим продвижением стола для сканирования протяжённых областей, динамические исследования органов всего тела с контролем поступления контрастного вещества)

наличие

Программный пакет для трехмерного динамического исследования брюшной полости с контрастным усилением как с применением синхронизации по дыханию, так и на задержке дыхания

наличие

Программный пакет для исследования диффузии органов всего тела

наличие

2D/3D МР-холлангиопанкреатография

наличие

МР-урография

наличие

МР-миелография

наличие

Неврологические исследования

Проведение исследования всего позвоночника с бесшовным сшиванием соседних областей для получения единого изображения позвоночника

наличие

Программный пакет для исследований диффузии и перфузии головного мозга.

Наличие

Программный пакет бесконтрастной перфузии головного мозга на основе меченных спинов артериальной крови

наличие

Программный пакет оценки перфузии мозгового кровотока с автоматическим формированием карт, мозгового кровотока, объема кровотока, среднего времени транзита и времени до пика интенсивности сигнала

наличие

Программный пакет для сканирования головного мозга с изотропным вокселем субмиллиметрового разрешения для последующей реконструкции в любой ортогональной проекции без потери разрешения

наличие

Программный пакет для построения тензора диффузии с цветовым картированием

наличие

Программный пакет получения изображений фракционной анизотропии, диффузионно взвешенных карт для оценки диффузии тензора и проводящих путей

наличие

Ортопедические исследования

Программный пакет для сканирования суставов с изотропным вокселем субмиллиметрового разрешения для последующей реконструкции в любой ортогональной проекции без потери разрешения

наличие

Кардиологические исследования

Программный пакет для кардиологических исследований

наличие

Получение изображений сердца в режиме тёмной крови, в том числе с использованием ЭКГ и пульсовой синхронизацией

наличие

Исследование перфузии миокарда с применением контрастного вещества для динамического отслеживания прохождения контрастного агента.

Наличие

Получение изображений в кино-режиме с последовательным многофазовым многосрезовым сбором. Сканирование возможно с проспективной и ретроспективной ЭКГ синхронизацией

наличие

Получение изображений в кино-режиме без использования синхроницазии на задержке дыхания

наличие

Программный пакет для программной синхронизациии сканирования с движением диафрагмы (навигатор)

наличие

Сканирование с выбором оптимального времени инверсии для получения изображений миокарда с наилучшим Т1 контрастом в режиме отложенного контрастирования

наличие

Исследование беременных – выполнение магнитно-резонансных исследований беременным и плодам

наличие

Постпроцессинговая обработка изображений на основной консоли


Проекция максимальной и минимальной интенсивности (MIP, MinIP)

наличие

Мульти-планарная реконструкция (MPR)

наличие

Мульти-планарная объемная реконструкция (MPVR)

наличие

Программный пакет для объединения (склеивания) изображений различных прилегающих анатомических областей для получения единого изображения в формате DICOM, как в ручном, так и в автоматическом режиме

наличие

Программный пакет для совмещения изображений в различных контрастах.

наличие

Использование предустановленных протоколов исследования и создания пользовательских

наличие

Передача по сети, запись на медиа-носители и печать изображений в формате DICOM

наличие

Рабочая станция:

наличие

Системный блок

наличие

Тактовая частота процессора

не менее 2,3 ГГц

Объем оперативной памяти

не менее 4 Гб

Емкость жесткого диска

не менее 900 Гб

ЖК монитор

наличие

Размер экрана

не менее 20 дюймов

Размер матрицы

не менее 1280х1024

Операционная система

не ниже Windows 7

Архивирование изображений на CD в формате DICOM.

наличие

АРМ должно быть оснащено полным набором средств для постобработки данных, полученных с помощью установленных программных пакетов для проведения исследований.

Соответствие

Требования по электропитанию и размещению:

- сеть

Трехфазная, 50/60 Гц

- возможное напряжение сети

380-480 В

(+/- 10%)

Максимальная потребляемая мощность системы при пиковой нагрузке без учета внешней системы охлаждения, кВт

Не более 62 кВт

Комплектация:

Магнитно-резонансный томограф в комплекте (магнит, стол пациента, системой синхронизации, градиентной системой, радиочастотной системой, рабочей станцией, программным обеспечением)

1 шт

Катушка для исследования головы и шеи

1шт

Катушка для шейно-грудопоясничного отдела позвоночника

1шт

Катушка многоканальная для исследования тела

1шт

Катушка гибкая многоканальная универсальная или набор отдельных катушек для исследования плечевого, коленного, голеностопного, локтевого и лучезапястного сустава

1шт или 1 набор

Климатическая установка для подачи воды заданной температуры к блоку охлаждения и для кондиционирования помещений

наличие

РЧ защита помещения (клетка Фарадея) с окном, дверью и внутренней отделкой

наличие

Источник бесперебойного питания на всю систему с возможностью поддержки работоспособности всей системы в течение 5 минут

наличие

МР-совместимый инжектор для дозированного введения контрастного вещества

наличие

Шкаф для хранения катушек

наличие

Распределительный щиток электропитания

наличие

Набор прокладок для позиционирования и фиксации пациента

наличие

Специальные ЭКГ-электроды для проведения МР-исследований с ЭКГ синхронизацией

наличие

Монтажный материал и крепёж

наличие

Портативный металлоискатель

наличие

Немагнитная каталка для транспортировки пациентов к магниту

наличие


Форма заказа

заказать
